タフトライド処理の基本定義

タフトライド処理（Tufftride）は、ドイツのデグサ社（現在はホーガナス社）が開発した塩浴軟窒化処理の登録商標です。金属部品を約570℃の塩浴に浸漬し、窒素と炭素を表面層に拡散浸透させることで、硬質な化合物層と拡散層を形成します。この処理により、母材の機械的性質を損なうことなく、表面のみを硬化させることができます。一般的な軟窒化処理の一種ですが、特定の塩浴組成と処理条件により、優れた耐摩耗性と耐疲労性を実現している点が特徴です。処理温度が比較的低いため、部品の変形が少なく、精密部品への適用にも適しています。

タフトライド処理の歴史と発展

タフトライド処理は1950年代にドイツで開発され、日本には1960年代に導入されました。当初は自動車エンジン部品の耐久性向上を目的として採用が始まり、その後、金型、工作機械、産業機械など幅広い分野に展開されています。近年では環境規制への対応として、シアン化合物を使用しないノンシアン系タフトライド処理も開発され、より安全で環境に配慮した処理方法として普及が進んでいます。また、処理時間の短縮や品質の安定化を図るため、自動化設備の導入も進んでおり、大量生産にも対応できる体制が整備されています。

タフトライド処理の種類

タフトライド処理には、主に以下の種類があります。標準タフトライド処理は、最も一般的な処理方法で、約570℃で1～3時間処理を行います。QPQ処理（Quench-Polish-Quench）は、タフトライド処理後に酸化処理を追加することで、さらに耐食性を向上させた方法です。表面に緻密な酸化膜が形成され、耐摩耗性と耐食性を同時に付与できます。低温タフトライド処理は、約450～500℃の低温で処理することで、より変形を抑えた処理が可能です。ステンレス鋼やアルミニウム合金など、高温処理が困難な材料にも適用できます。

タフトライド処理のメカニズム

タフトライド処理では、シアン酸塩やカーボネート、カーバメートなどを含む塩浴中で、窒素と炭素が金属表面に拡散浸透します。処理温度域では、鉄と窒素が反応して窒化鉄（Fe₂₋₃N、Fe₄N）の化合物層が形成されます。この化合物層は非常に硬く（硬度HV700～1200程度）、優れた耐摩耗性を発揮します。化合物層の下には窒素が固溶した拡散層が形成され、この層が疲労強度の向上に寄与します。拡散層の深さは処理時間や温度によって制御でき、一般的には0.1～0.6mm程度です。炭素も同時に浸透することで、窒素単独の処理よりも硬度が高く、密着性の良い化合物層が得られます。

化合物層と拡散層の役割

化合物層（コンパウンド層）は、表面に形成される厚さ5～20μm程度の薄い層で、高硬度により耐摩耗性を提供します。この層は緻密で均一な組織を持ち、摩擦係数が低いため、なじみ性にも優れています。一方、拡散層は化合物層の下に形成される窒素が固溶した層で、厚さは処理条件により0.1～0.6mm程度に制御できます。この層は母材よりも硬度が高く（HV400～600程度）、内部応力が圧縮応力状態となるため、疲労強度や耐亀裂性が大幅に向上します。両層が協働することで、表面の耐摩耗性と内部の強靭性を両立させることができます。

処理温度と時間の関係

タフトライド処理のプロセス

タフトライド処理は、以下の工程で実施されます。まず、前処理として、部品表面の油脂、錆、酸化膜を除去します。脱脂洗浄、酸洗い、または機械的研磨により、清浄な表面状態にすることが重要です。表面の汚れや酸化膜が残っていると、窒素の浸透が阻害され、均一な処理層が得られません。次に、予熱工程では、部品を約250～350℃に予熱し、塩浴への投入時の温度差を小さくします。これにより、塩浴の温度低下を防ぎ、部品の急激な加熱による変形や割れを防止します。

塩浴処理と冷却

塩浴処理では、予熱した部品を約570℃の塩浴に浸漬し、所定時間保持します。塩浴は窒素と炭素を供給する化学反応の場であり、温度と浸漬時間を厳密に管理することが重要です。処理中は塩浴の組成を定期的に分析し、必要に応じて塩の補充や更新を行います。処理後は、部品を塩浴から引き上げて冷却します。冷却方法は、水冷、油冷、空冷などがあり、材質や形状に応じて選択します。急冷すると変形や割れのリスクがあるため、精密部品では徐冷が推奨されます。冷却後は、付着した塩を温水洗浄で除去し、乾燥させます。

後処理と仕上げ

必要に応じて、後処理を実施します。QPQ処理の場合は、タフトライド処理後に酸化処理（約400℃の酸化塩浴に浸漬）を行い、黒色の酸化膜を形成させます。この酸化膜により、耐食性がさらに向上します。また、寸法精度が要求される部品では、処理後に研磨やホーニング加工を行い、所定の寸法に仕上げます。化合物層は硬いため、通常の切削工具では加工が困難です。ダイヤモンドやCBN砥石を使用した研削加工が一般的です。表面仕上げ方法の詳細については、「金属表面処理の選び方ガイド」で解説しています。

タフトライド処理の特性と効果

タフトライド処理により、金属部品には以下の特性改善が得られます。表面硬度の向上は最も顕著な効果で、化合物層の硬度はHV700～1200に達し、未処理材の2～3倍の硬度を実現します。これにより、摩擦や摩耗に対する抵抗性が大幅に向上します。耐摩耗性は、化合物層の高硬度と低摩擦係数により、同じ条件下での摩耗量が未処理材の1/5～1/10に減少します。特に金属同士の摺動部や研磨材による摩耗に対して効果的です。耐疲労性も大きく改善され、繰り返し荷重を受ける部品の寿命が延長します。これは拡散層に生じる圧縮残留応力により、亀裂の発生と進展が抑制されるためです。

耐食性と密着性

タフトライド処理は、軽度の耐食性向上効果も持ちます。化合物層は緻密な組織を持ち、腐食性物質の侵入を抑制します。ただし、ステンレス鋼のような高い耐食性は期待できないため、腐食環境での使用にはQPQ処理や追加の防錆処理が推奨されます。化合物層と母材の密着性は非常に良好で、拡散により形成されるため、めっきのような剥離の問題がありません。衝撃荷重や曲げ応力が加わっても、化合物層が剥がれることはほとんどありません。また、処理温度が比較的低いため、部品の変形が少ないのも大きな利点です。焼入れのような高温処理と比較して、寸法変化が小さく、精密部品への適用が容易です。

性能比較データ

適用可能な材料

タフトライド処理は、主に鉄鋼材料に適用されます。炭素鋼（S45C、S55Cなど）、合金鋼（SCM440、SCr420など）、工具鋼（SKD11、SKH51など）、ばね鋼（SUP材）など、幅広い鋼種に対応可能です。炭素含有量が0.3～0.6%程度の中炭素鋼が最も効果的で、良好な化合物層と拡散層が得られます。高炭素鋼や高合金鋼では、処理時間を長くする必要がある場合があります。ステンレス鋼への適用も可能ですが、標準の処理温度では表面の不動態皮膜により窒素の浸透が阻害されるため、低温タフトライド処理や特殊な前処理が必要です。

適用が困難な材料

鋳鉄は、黒鉛組織の存在により均一な処理層の形成が困難で、効果も限定的です。ただし、ダクタイル鋳鉄（球状黒鉛鋳鉄）では比較的良好な結果が得られる場合があります。非鉄金属（アルミニウム合金、銅合金など）には、標準のタフトライド処理は適用できません。これらの材料には、専用の窒化処理や他の表面硬化処理が必要です。また、表面硬化処理済み材料（浸炭焼入れ材、高周波焼入れ材など）は、すでに高硬度であるため、タフトライド処理の効果が限定的です。処理前の材料選定と熱処理履歴の確認が重要です。

材料別推奨処理条件

他の表面処理との比較

タフトライド処理と他の表面硬化処理を比較することで、最適な処理方法を選定できます。浸炭焼入れは、900～950℃の高温で炭素を浸透させ、その後焼入れを行う処理です。タフトライド処理よりも深い硬化層（1～3mm）が得られますが、高温処理のため変形が大きく、精密部品には不向きです。窒化処理は、タフトライド処理と同様に窒素を浸透させる処理ですが、ガス窒化（500～550℃、20～100時間）は処理時間が非常に長いのが欠点です。タフトライド処理は1～3時間で完了するため、生産性に優れています。窒化処理と浸炭焼入れの詳細比較は、「熱処理方法の選び方」で詳しく解説しています。

めっき処理との違い

硬質クロムめっきは、表面に高硬度のクロム層を電気化学的に形成する処理です。タフトライド処理と同様の耐摩耗性が得られますが、めっき層と母材の密着性が問題となる場合があり、衝撃荷重には弱い傾向があります。また、六価クロムの使用による環境負荷も課題です。DLC（ダイヤモンドライクカーボン）コーティングは、非常に高硬度（HV1000～3000）で低摩擦係数の膜を形成しますが、処理コストが高く、大型部品への適用が困難です。タフトライド処理は、コストと性能のバランスに優れた汎用的な処理方法として位置づけられます。

表面硬化処理の比較表

タフトライド処理の適用事例

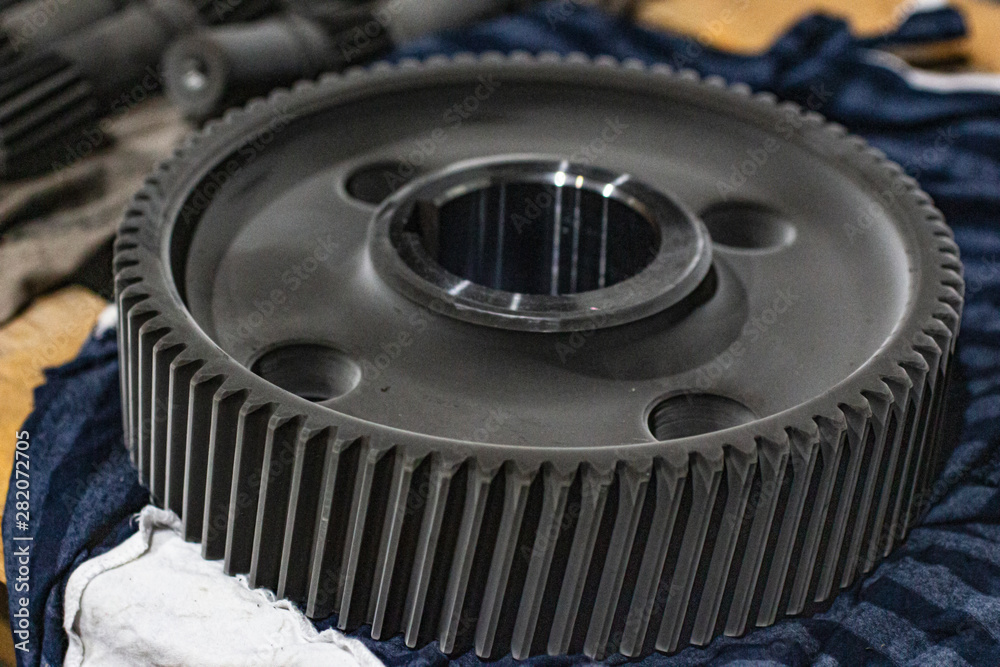

タフトライド処理は、多様な産業分野で実用化されています。自動車産業では、クランクシャフト、カムシャフト、トランスミッションギア、コネクティングロッドなど、高い耐摩耗性と耐疲労性が求められるエンジン・駆動系部品に広く採用されています。処理により部品寿命が延長され、メンテナンス頻度の低減とコスト削減に貢献しています。金型産業では、プレス金型、鍛造金型、射出成形金型などの摺動部や型彫り部に適用され、金型寿命の大幅な延長と製品品質の安定化が実現されています。特に、アルミダイカスト金型では、溶融金属との焼付きを防止する効果も期待できます。

産業機械と工作機械への応用

産業機械では、油圧シリンダーロッド、ポンプシャフト、搬送ローラー、ベアリング部品などに適用され、過酷な使用環境下での耐久性向上に寄与しています。工作機械では、主軸、ガイドレール、ボールねじ、チャック部品などの摺動部に処理が施され、精度維持と長寿命化を実現しています。また、精密機器分野では、測定器のスピンドル、光学機器の駆動部品、医療機器の可動部などに適用され、高精度と信頼性の向上に貢献しています。これらの適用例から、タフトライド処理が幅広い産業で信頼される表面処理技術であることがわかります。

実際の効果事例

タフトライド処理のコストと納期

タフトライド処理のコストは、部品の大きさ、形状、数量、処理条件によって変動します。一般的な目安として、小型部品（100g未満）で1個あたり500～2,000円程度、中型部品（1kg程度）で2,000～5,000円程度です。大型部品や複雑形状の部品では、さらにコストが増加します。ロット数が多い場合は、単価が下がる傾向があります。また、QPQ処理など付加的な処理を追加する場合は、20～30%程度のコスト増となります。処理業者により価格体系が異なるため、複数社から見積もりを取ることが推奨されます。コストに影響する要素として、前処理の状態、マスキングの有無、後加工の必要性なども考慮する必要があります。

納期と生産計画

タフトライド処理の標準的な納期は、1～2週間程度です。ただし、処理業者の混雑状況や部品の数量・複雑さにより変動します。緊急対応が可能な業者もありますが、割増料金が発生する場合があります。生産計画を立てる際には、処理納期を考慮したスケジュール管理が重要です。特に、試作段階では処理後の評価期間も含めて余裕を持った計画が必要です。量産時には、処理業者と密に連携し、安定した供給体制を構築することがコスト削減と品質安定につながります。定期的な処理であれば、長期契約により価格交渉の余地もあります。

コスト削減のポイント

タフトライド処理の注意点と制約

タフトライド処理には、いくつかの注意点と制約があります。まず、寸法変化については、処理により若干の膨張が発生します。化合物層の形成により、表面から5～20μm程度の寸法増加が生じるため、精密部品では処理後の仕上げ加工が必要です。設計段階で処理代を考慮した寸法設定が重要です。マスキングが必要な部位（ねじ部、嵌合部など）がある場合、専用の治具や耐熱塗料でマスキングする必要があり、コストと工数が増加します。マスキング部の境界では処理層が不均一になる可能性があるため、設計時に考慮が必要です。

形状と構造の制約

深い穴や袋穴の内面は、塩浴の循環不良により均一な処理が困難です。穴径の5倍以上の深さの穴では、処理品質が低下する傾向があります。薄肉部品は、処理時の熱歪みや変形のリスクが高く、板厚1mm以下の部品では注意が必要です。溶接部がある部品では、溶接後に処理を行うことが基本ですが、溶接部の組織の違いにより処理層に若干の不均一が生じる場合があります。また、異種金属の接合部では、熱膨張差により処理中に応力が発生し、変形や剥離のリスクがあります。

品質管理と検査

タフトライド処理の品質を確保するには、適切な検査が不可欠です。表面硬度試験は、マイクロビッカース硬度計を用いて化合物層と拡散層の硬度を測定します。基準値を満たしているかを確認することで、処理の妥当性を評価できます。化合物層厚さ測定は、断面を研磨・腐食して顕微鏡で観察し、層厚を測定します。JIS規格では化合物層厚さの範囲が規定されており、これを遵守する必要があります。外観検査では、表面の色調、光沢、欠陥の有無を目視で確認します。処理不良は表面の色ムラや白色斑点として現れることがあります。密着性試験は、ロックウェル圧痕法などで化合物層の密着性を評価します。

環境対応と安全性

従来のタフトライド処理では、シアン化合物を含む塩浴が使用されていました。シアン化合物は猛毒であり、取り扱いや廃棄に厳重な管理が必要でした。近年、環境規制の強化と作業者の安全性向上の観点から、ノンシアン系タフトライド処理の開発と普及が進んでいます。ノンシアン系処理は、カーボネートやカーバメートを主成分とする塩浴を使用し、シアン化合物を含まないため、環境負荷が大幅に低減されます。処理効果はシアン系とほぼ同等で、多くの用途で代替可能です。ただし、塩浴の管理方法や処理条件が若干異なるため、処理業者との事前確認が重要です。
