スプライン加工とは？高トルク伝達を実現する精密加工技術の完全ガイド

スプライン加工とは、軸や穴の円周上に複数の溝（歯）を精密に加工し、回転トルクを効率的に伝達するための機械加工技術です。自動車のトランスミッション、産業機械の動力伝達部、工作機械の主軸など、高い精度と強度が求められる部品に広く採用されています。キー溝加工と比較して接触面積が大きく、より大きなトルクを伝えられる点が最大の特徴です。本記事では、スプライン加工の基礎知識から種類、具体的な加工方法、用途、材質選定、品質管理まで、製造現場で必要な情報を解説します。

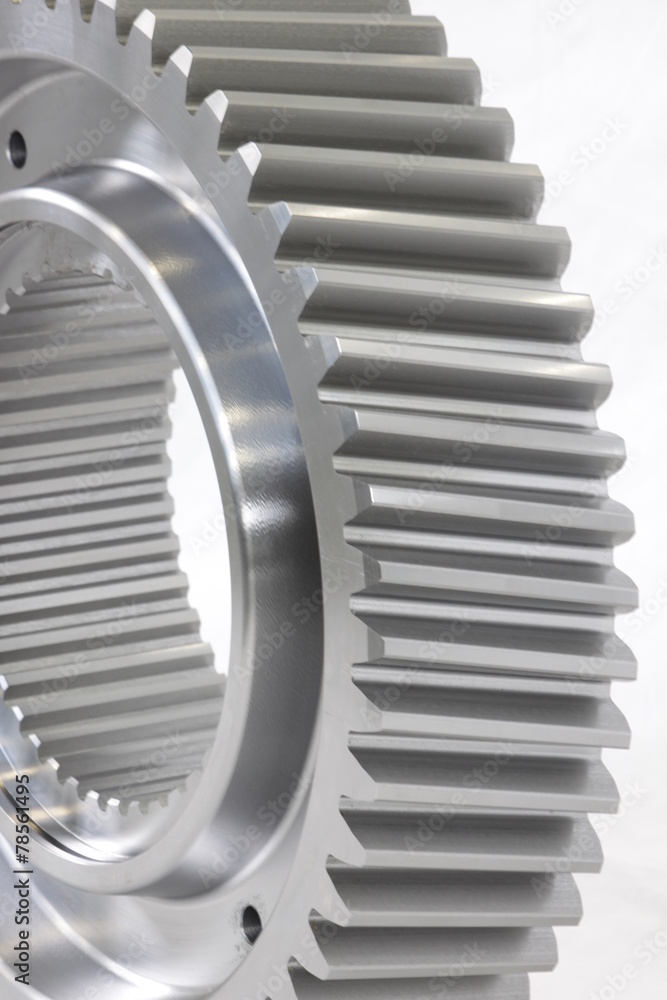

スプライン加工の基礎知識

スプライン加工とは何か

スプライン加工は、円筒形の軸や穴の表面に、軸方向に沿って複数の凹凸（歯と溝）を等間隔に加工する技術です。この凹凸により、軸と穴が嵌合した状態でも軸方向にスライドできながら、回転方向のトルクは確実に伝達できるという特性を持ちます。一般的なキー溝加工では1本または2本の溝しかないため、局所的に応力が集中しやすく、高トルク用途では強度不足になることがあります。一方、スプライン加工では6歯、10歯、16歯など複数の歯を持つため、荷重が分散され、より大きなトルク伝達が可能になります。また、軸と穴の芯出しが容易で、回転精度が高いという利点もあります。

スプライン加工が必要とされる理由

現代の機械設計では、小型化・高出力化が求められています。限られたスペースでより大きな動力を伝達するには、接触面積を増やし、応力集中を避ける工夫が必要です。スプライン加工はこのニーズに応える最適な解決策として、高トルク伝達が必要な自動車のトランスミッションや建設機械の駆動軸、軸方向の移動を伴う工作機械の送り機構、高精度な位置決めが必要なロボットアームなど、幅広い場面で採用されています。

スプライン加工の種類と特徴

インボリュートスプライン

インボリュートスプラインは、歯車のインボリュート曲線を応用したスプライン形状です。現在最も広く使用されている方式で、JIS B 1603やDIN 5480などの国際規格で標準化されています。インボリュート曲線は、円に巻き付けた糸をほどいていくときに糸の先端が描く軌跡のことで、この形状を歯形に採用することで歯の接触状態が安定し、荷重分布が均一になります。また、製作誤差に強く、多少の寸法誤差があっても正常に嵌合するため、工具の汎用性が高く、測定も容易です。自動車のトランスミッション、産業機械の主軸など、高精度・高トルクが要求される用途で広く採用されています。

平行キースプライン

平行キースプラインは、軸方向に平行な直線状の歯を持つ最もシンプルな形状です。古くから使用されている方式で、DIN 5462などで規格化されています。歯形が単純な直線形状のため、加工が比較的容易で、フライス盤やブローチ盤での製作が可能です。ただし、インボリュートスプラインと比較すると、歯の接触面積がやや小さく、高トルク伝達には不向きな場合があります。中負荷程度の動力伝達や位置決め機構、コストを抑えたい汎用機械部品などに適しています。

セレーションスプライン

セレーションスプラインは、歯先が三角形や台形をした形状で、SAE規格（米国自動車技術者協会）で標準化されています。主に北米の自動車産業で使用されてきた方式です。三角形セレーションは歯先角度が通常90度または120度で、台形セレーションよりも歯数を多く設定できるため、より細かい位置決めが可能です。近年では、インボリュートスプラインの普及により使用頻度は減少していますが、既存設備との互換性維持や特定の用途では今でも採用されています。

スプライン加工の具体的な加工方法

ブローチ加工

ブローチ加工は、スプライン加工で最も一般的な方法の一つです。ブローチと呼ばれる特殊な多刃工具を用い、一度の加工で所定の形状に仕上げます。ブローチ工具は、刃の高さが段階的に高くなるように配置されており、これを被削材に対して直線的に押し込む（または引く）ことで、徐々に材料を削り取っていきます。1回の加工で完成形状が得られるため高い生産性を持ち、工具の形状がそのまま転写されるため寸法精度・形状精度が高く、表面粗さRa 1.6〜0.8μm程度が得られます。ただし、ブローチ工具は高価（数十万〜数百万円）で、形状変更時には新規製作が必要なため、量産部品に適しており、少量生産には不向きです。

ホブ加工（ホビング）

ホブ加工は、ホブカッターと呼ばれる円筒形の工具を用い、転削方式でスプライン形状を創成する方法です。歯車加工で使用されるホビング加工の原理をスプラインに応用したものです。ホブカッターと被削材を同期回転させながら、工具を軸方向に送ることで、連続的に歯形を削り出していきます。工具の汎用性が高く、同じモジュールであれば歯数が異なっても同一の工具で加工できるため、多品種少量生産に向いています。一方、加工時間はブローチ加工より長く、表面粗さもやや劣る傾向があります。

フライス加工

フライス加工は、エンドミルや成形フライスを用いて、1歯ずつ順次削り出す方法です。CNCマシニングセンタや汎用フライス盤で加工できるため、設備投資を抑えられるメリットがあります。まず割り出しテーブルまたはロータリーテーブルで被削材を正確に角度割り出しし、1つの溝を加工します。その後、所定の角度だけ回転させて次の溝を加工、これを繰り返してスプライン形状を完成させます。この方法は試作品、修理部品、少量生産に適していますが、加工時間が長く、量産には不向きです。

転造加工（ローリング）

転造加工は、切削ではなく塑性変形を利用してスプライン形状を成形する方法です。硬い工具（ダイス）を被削材に押し付けながら回転させ、材料を押し広げて歯形を作り出します。転造加工の最大の特徴は、材料の繊維組織（メタルフロー）が切断されず、歯の表面に沿って流れることです。これにより加工硬化で表面硬度が向上し（HV 50〜100程度上昇）、圧縮残留応力により疲労寿命が1.5〜2倍になります。また、表面粗さRa 0.4〜0.2μm程度の鏡面仕上げが可能で、加工時間が短く工具寿命も長いという利点があります。ただし、転造可能な材料は炭素鋼、低合金鋼、ステンレス鋼などに限られ、内径スプラインには適用できません。

研削加工

研削加工は、砥石を用いて高精度にスプライン形状を仕上げる方法です。通常は、ブローチ加工やホブ加工などで粗加工した後、最終仕上げとして行われます。成形砥石研削では、スプライン形状に成形した砥石を用い、創成研削では総形でない砥石を使用して歯形を創成します。研削加工により、寸法精度±5μm以下、表面粗さRa 0.4μm以下といった極めて高い品質が実現できます。航空機部品、精密測定機器、工作機械の主軸など、最高レベルの精度が要求される部品に使用されます。ただし、加工時間が長く、コストは高くなります。

スプライン加工の用途と事例

自動車産業での応用

自動車産業は、スプライン加工が最も多く使用される分野です。特にトランスミッションでは、入力軸、出力軸、シンクロナイザーハブなど、多くの部品にスプラインが採用されています。トランスミッション内部では、エンジンから伝達される高トルクを処理しつつ、ギアの切り替えに伴う軸方向の移動にも対応する必要があります。また、ドライブシャフトやプロペラシャフトにもスプラインが使用され、サスペンションの動きに追従しながら動力を伝達しています。さらに、ステアリングシステムでは、衝突時の衝撃吸収機構としても機能しています。

産業機械・建設機械での利用

産業機械分野では、工作機械の主軸にスプライン加工が使用されています。主軸とチャックや工具ホルダーの接続部にスプラインを設けることで、高精度な位置決めと高トルク伝達を実現しています。建設機械では、油圧ショベルのブーム駆動部や、ブルドーザーの走行駆動系にスプライン軸が使用されています。泥や砂塵にさらされる過酷な環境でも、確実に動力を伝達する必要があるため、強度と耐久性に優れたスプライン加工が選ばれています。また、ポンプやコンプレッサーの駆動軸、産業用ロボットの関節部など、回転と直進運動を組み合わせた機構でもスプラインが活用されています。

スプライン加工における材質選定

代表的な使用材料

スプライン部品に使用される材料は、用途に応じて適切に選定する必要があります。代表的な材料として、機械構造用炭素鋼（S45C、S50C、S55C）は汎用性が高く、焼入れ・焼戻しで強度調整可能で一般産業機械に広く使用されます。機械構造用合金鋼（SCM440、SCr420、SNCM439）は高強度・高靭性で、浸炭焼入れで表面硬化が可能なため自動車部品に多用されます。ステンレス鋼（SUS304、SUS630）は耐食性に優れ、食品機械や化学プラントなど腐食環境で使用されます。チタン合金（Ti-6Al-4V）は軽量・高強度・耐食性を持ち、航空宇宙や医療機器など高付加価値製品に採用されます。

熱処理との組み合わせ

スプライン部品は、高い表面硬度と内部靭性を両立させるため、適切な熱処理が不可欠です。調質（焼入れ焼戻し）は材料全体を均一に硬化させる方法で、硬度HRC 25〜35程度に調整し中負荷用途に適しています。浸炭焼入れは表面のみを硬化させる表面硬化法で、表面硬度HRC 58〜62に仕上げ、自動車のトランスミッション部品など高面圧・高耐摩耗性が必要な用途に最適です。高周波焼入れは高周波電流による誘導加熱で表面を硬化させ、加工後の変形が少ないのが特徴で、短時間処理が可能なため大量生産に向いています。窒化処理は窒素を表面に拡散浸透させて硬化させる方法で、処理温度が低いため変形が極めて小さく、高精度部品に適しています。

スプライン加工の品質管理と測定

主要な測定項目

スプライン加工の品質を保証するため、以下の項目を測定・管理します。またぎ歯厚は歯を数枚飛ばして測定する歯厚で、ノギスやマイクロメータで測定可能な簡便な方法です。オーバーピン径は歯溝に標準ピンを挿入し、ピン外側の寸法を測定することでインボリュートスプラインの精度確認に有効です。有効径はスプラインの噛み合いに関与する仮想的な円の直径で、専用ゲージまたは測定機で確認します。歯形精度はインボリュート曲線からのずれを歯車測定機や三次元測定機で測定し、歯すじ精度は軸方向の歯の直進性をリードチェッカーや測定顕微鏡で確認します。

JIS規格と精度等級

日本ではJIS B 1603（インボリュートスプライン）などの規格があり、精度等級は5級から9級まで定められています（数字が小さいほど高精度）。3〜4級は航空機部品や精密測定機器で使用され研削仕上げが必須です。5〜6級は自動車トランスミッションや工作機械主軸で使用され、精密ブローチや研削仕上げで製作します。7〜8級は一般産業機械や建設機械で使用され、ブローチやホブ加工で製作します。9級は汎用機械部品や低負荷用途で使用され、フライス加工や簡易ブローチで製作します。

スプライン加工の設計上の注意点

応力集中への配慮

スプライン部は形状的に応力集中が発生しやすい構造です。特に歯底の隅部（ルート部）は応力が集中しやすく、疲労破壊の起点となる可能性があります。設計段階で適切な隅R（フィレット）を設定し、一般的にはモジュールの15〜20%程度のR寸法が推奨されます。また、スプライン端部は工具の逃げによる形状不良が発生しやすいため、アンダーカット溝を設けるか、端面から十分な距離を取った位置から荷重を負荷する設計とします。段差部も応力集中点となるため、大きなR面取りや緩やかなテーパーを設けることが有効です。

嵌合長さとはめあいの選定

スプラインの嵌合長さ（軸と穴が噛み合っている長さ）は、伝達トルクと歯面の許容面圧から計算します。一般的な目安として、嵌合長さはスプラインの有効径の0.8〜1.5倍程度に設定します。ただし、長すぎると加工コストが上昇し、軸方向の移動抵抗も増加するため、必要最小限に留めることが望ましいです。はめあいについては、軸方向に頻繁にスライドする用途ではすきまばめを、軸方向の移動が少なく高い位置決め精度が必要な用途では中間ばめを、回転トルクのみを伝達する用途ではしまりばめを選定します。

スプライン加工のコスト削減戦略

加工方法の最適選定

スプライン加工のコストは、選択する加工方法によって大きく変動します。少量生産（数個〜数十個）ではフライス加工が最適で、専用工具が不要で初期投資を抑えられます。中量生産（数百〜数千個）ではホブ加工または転造加工を検討し、工具費は必要ですが1個あたりの加工時間が短くトータルコストが抑えられます。大量生産（数万個以上）ではブローチ加工または転造加工が最適で、高額な工具投資が必要ですが加工時間が短く自動化も容易なため量産効果が大きくなります。

材料選定と工程集約

材料費はスプライン部品コストの大きな部分を占めます。必要以上に高級な材料を使用していないか見直すことで、コスト削減の余地があります。例えば、実際の負荷解析を行った結果、S45C（炭素鋼）でも十分な強度があることが判明すれば、材料単価が大幅に削減できます。また、加工工程が多いほど段取り時間、運搬時間、工程間在庫が増加しコストが上昇するため、複合加工機の活用や熱処理前後の加工配分の最適化、検査工程のインライン化などで工程集約を図ることができます。

まとめ

スプライン加工は、高トルク伝達と軸方向の移動を両立させる精密加工技術として、自動車、産業機械、航空宇宙など幅広い分野で不可欠な技術です。スプライン加工には、インボリュートスプライン、平行キースプライン、セレーションスプラインなど複数の種類があり、用途に応じて適切な形式を選定することが重要です。加工方法としては、ブローチ加工、ホブ加工、フライス加工、転造加工、研削加工があり、生産数量・精度要求・コストのバランスで最適な方法を選択します。材質選定では、S45CやSCM440などの機械構造用鋼が一般的ですが、用途に応じてステンレス鋼、チタン合金なども使用されます。品質管理では、またぎ歯厚、オーバーピン径、歯形精度などを適切に測定し、JIS規格に準拠した精度を確保することが重要です。設計段階では、応力集中への配慮、適切な嵌合長さの設定、潤滑設計などが成功の鍵となります。
